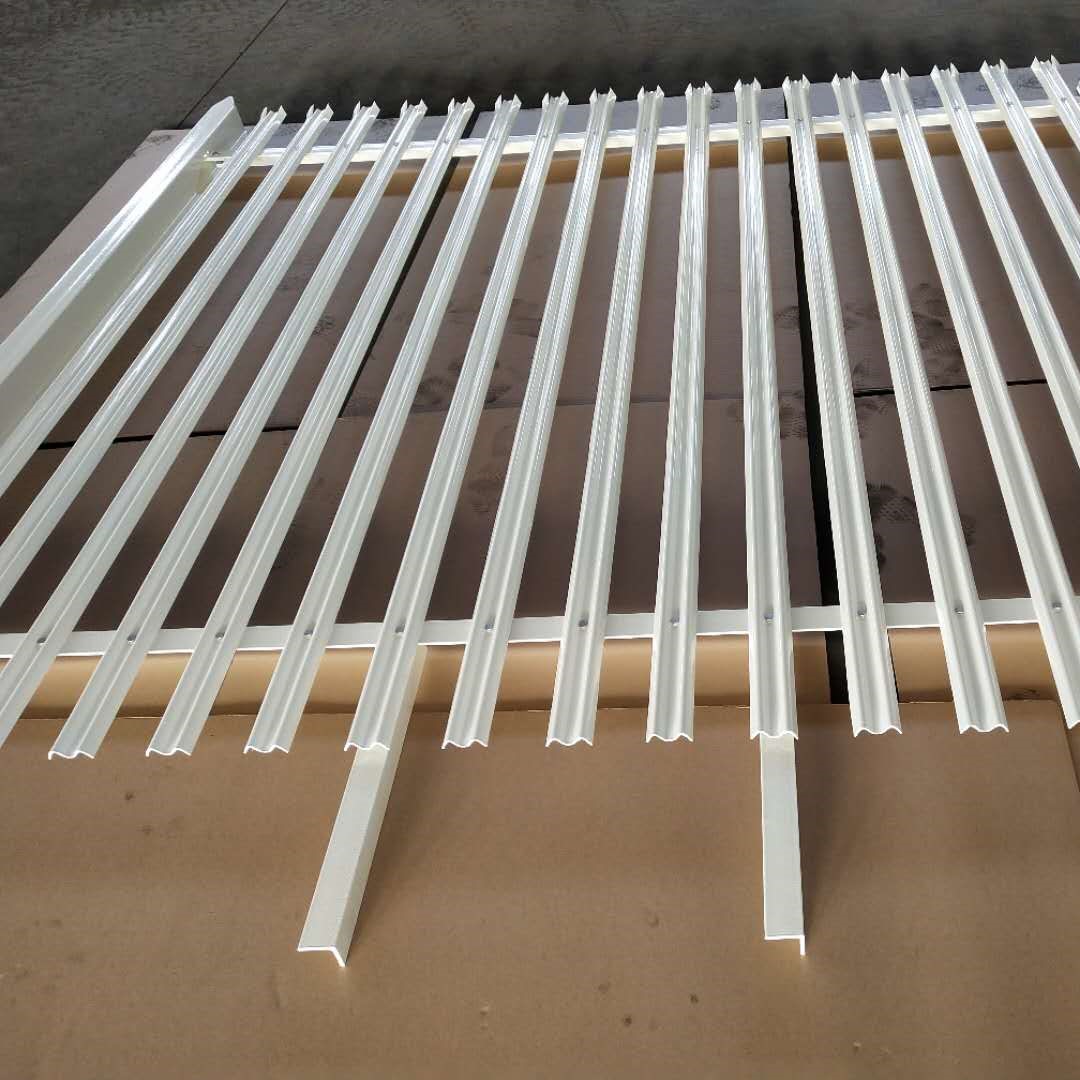

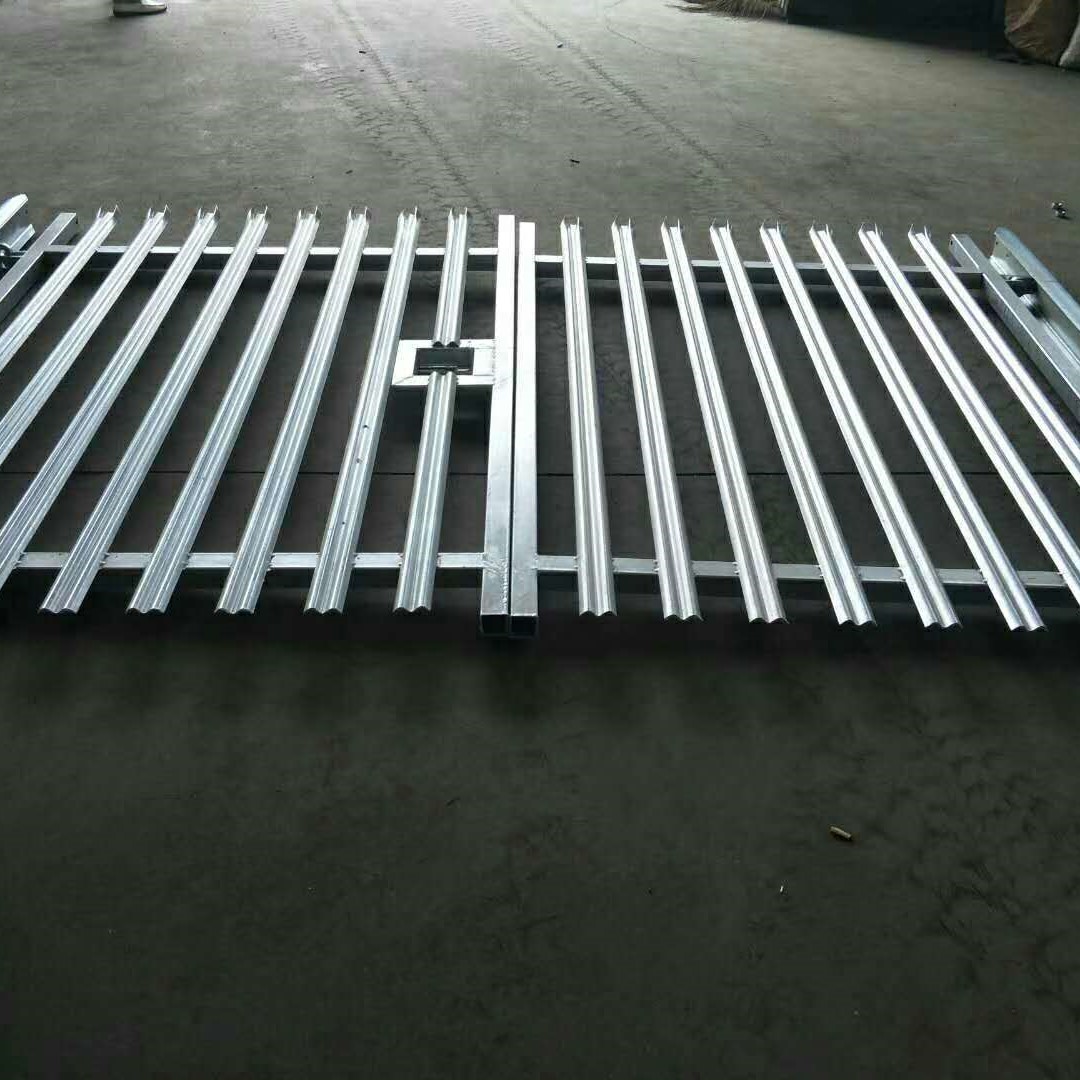

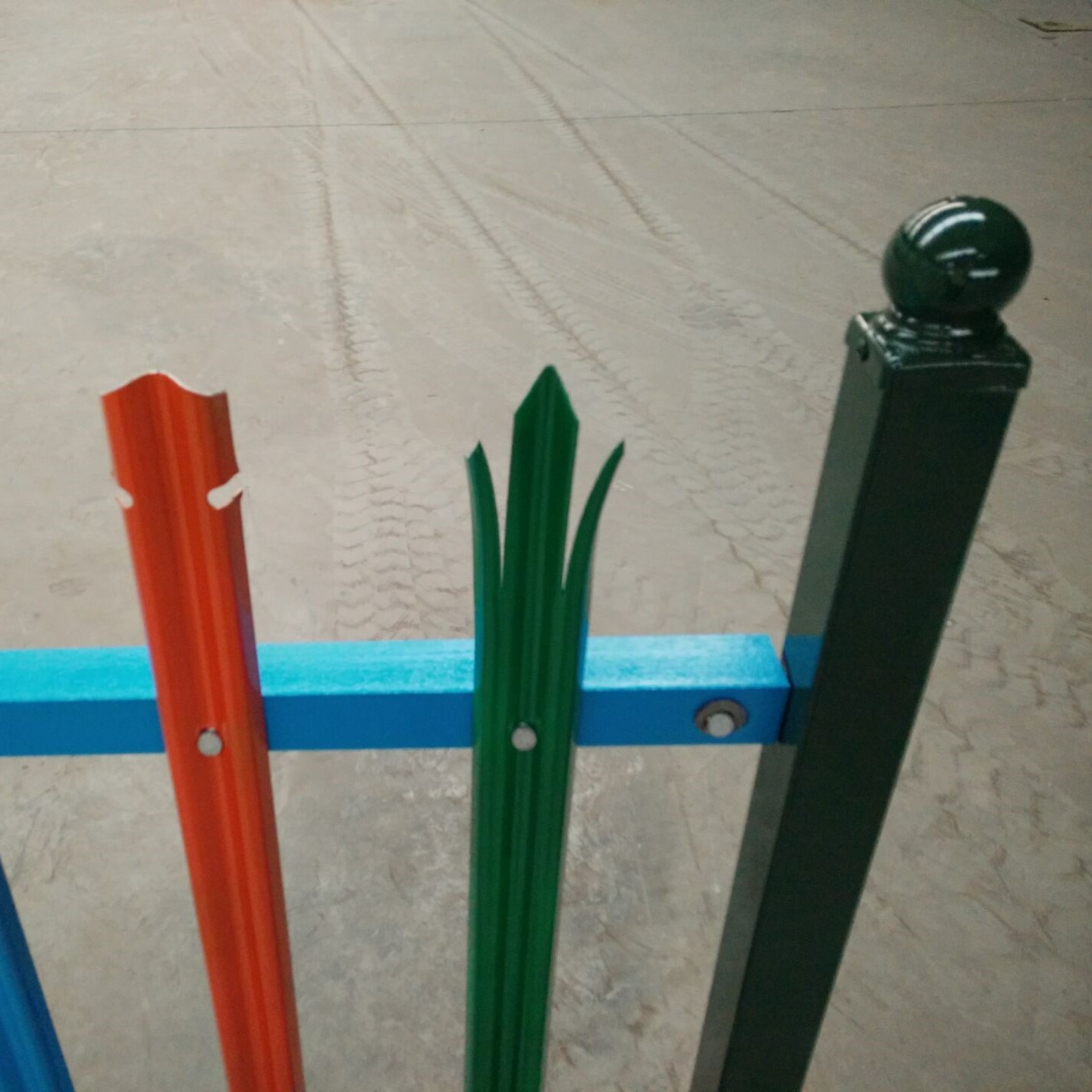

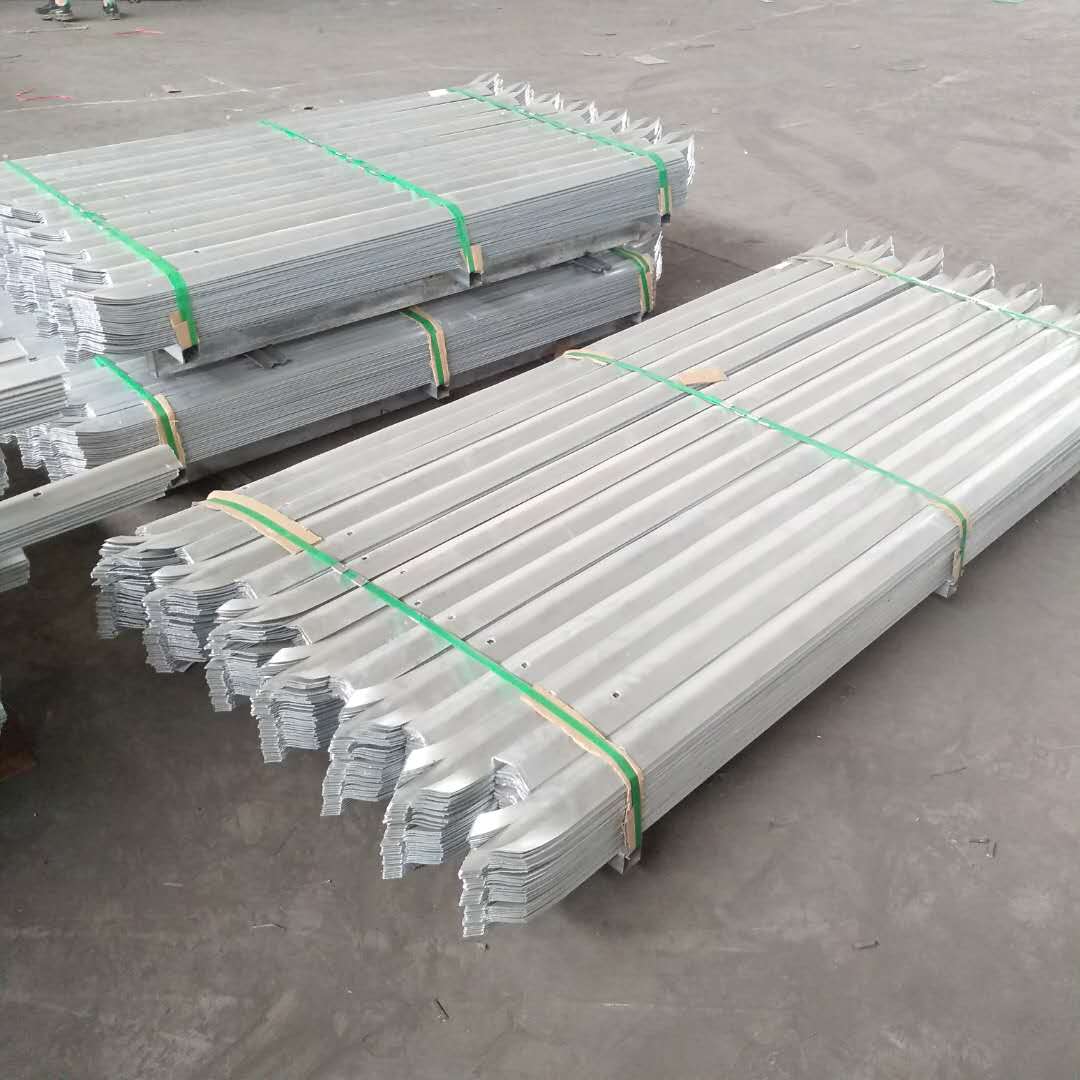

【1】板條。分W型和D型兩種。

W、D型護欄高度 1m-6m。

護欄 寬度 1m-3m。即立柱間距。

板條高度 0.5m-6m。

板條成型寬度 W型 65-75mm。  D型65-70mm。

板條厚度 1.5-3.0mm。

【2】橫梁角鋼尺寸 40×40mm  50×50mm  63×63mm

橫梁角鋼厚度 3mm-6mm

【3】立柱。

工字鋼立柱尺寸 100mm×55mm  100mm×68mm

H型鋼立柱尺寸150mm×75mm

方管立柱 50mm×50mm 60mm×60mm  80mm×80mm

方管立柱厚度 1.5mm-4mm

【4】連接件。

連接件【又叫魚尾板】尺寸 30mm×150mm×7mm，  40mm×180mm×7mm。

連接防盜螺栓： M8 和M12 。

【5】歐式護欄、尖樁柵欄每套組成部件：

                 W型、D型板條     17根?？梢愿鶕?jù)要求定做。

                        橫梁 角鋼          2根或3根

                        工字鋼/方管        1根

                        連接件/魚尾板      2塊，和橫梁數量匹配。

                        防盜螺栓M8        34個，每根板條2個。

                        防盜螺栓M12       4個，每根橫梁2個。

表面處理：熱鍍鋅和電鍍鋅+噴塑。

【6】安裝方式：

1、立柱的固定：立柱帶法蘭盤的用膨脹螺栓固定在地面。

預埋固定的提前挖好預埋基礎。（預埋深度一般為30公分-60公分，根據護欄高度而定）

2、利用連接件（魚尾板）把橫梁角鋼和立柱（方管、工字鋼）用M12防盜螺栓固定。

3、用M8防盜螺栓把W、D型板條固定在橫梁角鋼。

【7】試用范圍：廣泛應用于步行街道、高檔小區、高檔別墅區、公園、工業園區、變電站等重要設施的圍墻防護。本產品無焊接，全部由螺栓螺絲連接而成，低碳環保美觀大方！
